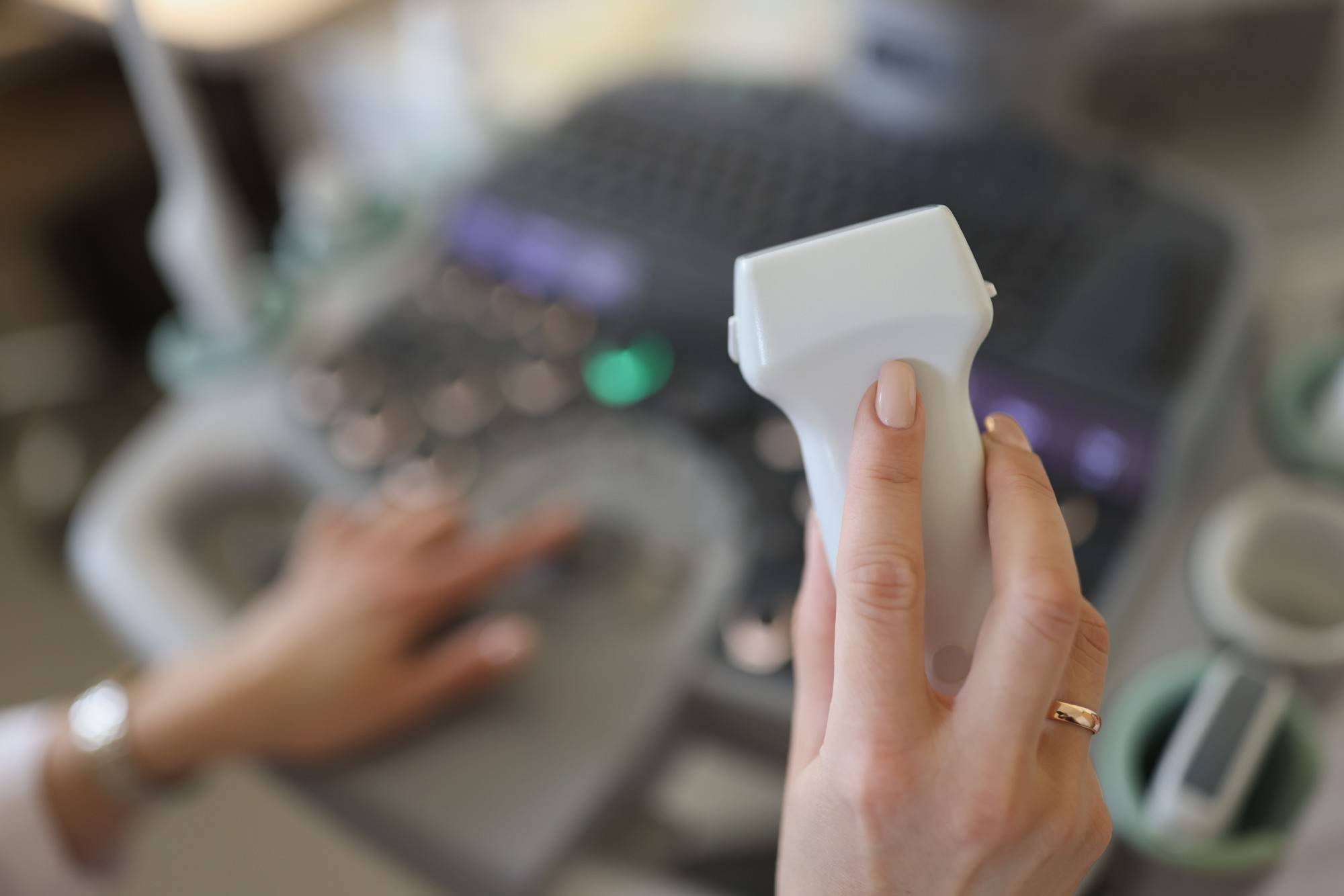

Co emituje głowica USG podczas badania?

Głowica USG podczas badania emituje ultradźwięki, czyli fale dźwiękowe o wysokiej częstotliwości, niesłyszalne dla człowieka [1][2][4]. Fale te przechodzą przez tkanki, odbijają się na granicach ośrodków, wracają jako echo ultradźwiękowe, a następnie są przekształcane przez system aparatu w obraz widoczny na monitorze [2][3][7].

Ultrasonografia jest metodą obrazowania nieinwazyjną, bezbolesną i opisywaną jako nieuszkadzającą komórek ciała, co sprzyja jej szerokiemu zastosowaniu klinicznemu [2][4][7].

Co emituje głowica USG podczas badania?

Głowica USG emituje fale ultradźwiękowe, które stanowią podstawowy nośnik informacji wykorzystywany do obrazowania tkanek [1][2][4]. Są to fale o częstotliwościach rzędu MHz, poza zakresem słyszalności ucha ludzkiego [1][4]. Po dotarciu do granic różnych tkanek ulegają odbiciu, co stanowi początek procesu tworzenia obrazu [2][3][4][7].

Jak przebiega emisja i powrót fali?

Głowica wysyła krótkie impulsy ultradźwięków w głąb ciała, po czym oczekuje na powracające echo ultradźwiękowe z granic tkanek, pełniąc w tym samym czasie rolę nadajnika i odbiornika sygnału [2][3][6][7]. Fala rozchodzi się w tkankach, a na przejściu między ośrodkami o różnych właściwościach akustycznych część energii wraca do przetwornika w postaci echa [2][3][6][7].

Jak działa przetwornik piezoelektryczny?

Sercem głowicy jest przetwornik piezoelektryczny, który w efekcie piezoelektrycznym zamienia energię elektryczną na fale ultradźwiękowe i odwrotnie, dzięki czemu możliwa jest zarówno emisja, jak i odbiór sygnału [4][6]. W skład głowicy wchodzą element czynny z materiału piezoelektrycznego, układ nadawczy i odbiorczy oraz połączenie z systemem przetwarzającym sygnał, co razem umożliwia skuteczne obrazowanie [2][4][6].

Jak z echa powstaje obraz?

Komputer w aparacie interpretuje czas powrotu echa jako informację o głębokości położenia struktury, a amplitudę fali jako wskaźnik intensywności odbicia, co razem pozwala zrekonstruować obraz wewnętrznych tkanek [3][4][6]. Otrzymane dane są przetwarzane i prezentowane na monitorze jako czytelna mapa echogeniczności badanych obszarów [2][3][7].

Dlaczego w USG stosuje się żel?

Żel eliminuje warstwę powietrza między głowicą a skórą, która silnie odbija ultradźwięki, co poprawia przewodzenie fal i ogranicza artefakty [4]. Prawidłowy kontakt głowicy ze skórą i właściwe użycie żelu należą do kluczowych czynników warunkujących jakość obrazu [3][4][5].

Gdzie ultradźwięki przenikają najlepiej, a gdzie najsłabiej?

Fale ultradźwiękowe najlepiej propagują się w tkankach miękkich, natomiast kość i powietrze istotnie utrudniają ich przejście, co obniża jakość obrazowania tych struktur [4][6]. Średnie tłumienie w tkankach miękkich wynosi około 0,7 dB na centymetr drogi fali na każdy megaherc częstotliwości oraz w przybliżeniu 0,22 dB na jedną długość fali, co wpływa na zasięg i czytelność rejestrowanego echa w głębszych warstwach [6].

Ile wynosi częstotliwość emisji i co to znaczy dla jakości?

Stosowane częstotliwości emisji mieszczą się w zakresie MHz, co umożliwia uzyskanie diagnostycznego obrazu tkanek miękkich w szerokim spektrum zastosowań klinicznych [4]. Na finalny efekt wpływają także rodzaj dobranej głowicy, jej kontakt ze skórą i poprawne zastosowanie żelu, które razem decydują o jakości i wiarygodności obrazu [3][4][5].

Jakie typy głowic się stosuje i kiedy?

W praktyce wykorzystuje się różne konstrukcje głowic dobrane do obszaru i celu badania, w tym rozwiązania przeznaczone do badań powierzchniowych, przezbrzusznych, położniczych oraz przezpochwowych, co pozwala dostosować charakterystykę emisji do badanych tkanek [4][5][7]. Dobór głowicy stanowi element procesu zapewnienia właściwej jakości obrazu i adekwatności oceny klinicznej [3][4][5].

Czy badanie USG jest bezpieczne?

Ultrasonografia jest metodą nieinwazyjną, uznawaną za bezbolesną i nieuszkadzającą komórek ciała, dlatego bywa stosowana rutynowo w diagnostyce wielu narządów [2][4][7]. Jej bezpieczeństwo oraz brak konieczności naruszania tkanek sprzyjają szerokiej dostępności i częstemu wykorzystaniu w medycynie [2][4][7].

Które narządy ocenia się w praktyce USG?

W badaniach USG rutynowo ocenia się tkanki miękkie oraz narządy wewnętrzne, w tym serce, tarczycę, wątrobę, nerki, trzustkę, śledzionę, pęcherz moczowy i płód, zgodnie z zakresem zastosowań ultrasonografii [2][5][7]. Różnorodność obszarów diagnostyki wynika z właściwości propagacyjnych ultradźwięków w tkankach oraz dostępności zróżnicowanych głowic [4][5][7].

Co tak naprawdę dociera do monitora?

Do systemu przetwarzania sygnału dociera echo ultradźwiękowe o określonym czasie powrotu i amplitudzie, które komputer zamienia na obraz przedstawiający położenie oraz echogeniczność struktur wewnętrznych [2][3][6][7]. To przetworzone echo, a nie sama fala nadawcza, stanowi źródło informacji widocznych na ekranie [2][3][7].
